17.2. Общее описание

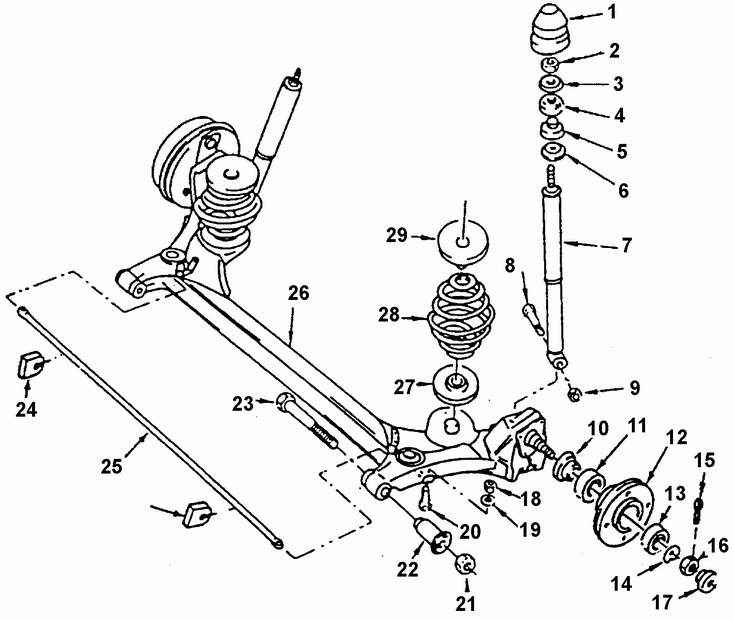

Задняя подвеска


1. КОЛПАК
2. ГАЙКА ВЕРХНЕЙ ОПОРЫ АМОРТИЗАТОРА
3. ШАЙБА
4. РЕЗИНОВАЯ ШАЙБА
5. РЕЗИНОВАЯ ШАЙБА
6. ШАЙБА
7. АМОРТИЗАТОР
8. БОЛТ
9. ГАЙКА
10. УПЛОТНЕНИЕ
11. ВНУТРЕННИЙ ПОДШИПНИК
12. СТУПИЦА
13. НАРУЖНЫЙ ПОДШИПНИК
14. СТОПОРНАЯ ШАЙБА
15. ШПЛИНТ		 16. ГАЙКА
17. ЗАЩИТНЫЙ КОЛПАК
18. ГАЙКА КРЕПЛЕНИЯ СТАБИЛИЗАТОРА
19. ШАЙБА
20. БОЛТ КРЕПЛЕНИЯ СТАБИЛИЗАТОРА
21. ГАЙКА
22. РЕЗИНО-МЕТАЛЛИЧЕСКАЯ ВТУЛКА
23. БОЛТ КРЕПЛЕНИЯ РЫЧАГА
24. ПОДУШКА СТАБИЛИЗАТОРА
25. СТАБИЛИЗАТОР
26. ПОПЕРЕЧНАЯ БАЛКА ПОДВЕСКИ В СБОРЕ С РЫЧАГАМИ
27. НИЖНИЙ БУФЕР ПРУЖИНЫ
28. УПРУГИЙ ЭЛЕМЕНТ ПОДВЕСКИ – ПРУЖИНА
29. ВЕРХНЕЕ УПРУГОЕ КОЛЬЦО

На автомобиле установлена полунезависимая (со связанными рычагами) задняя подвеска. Подвеска состоит из двух продольных рычагов, шарнирно закрепленных на кузове и связанных друг с другом поперечным стержнем открытого профиля, двух винтовых бочкообразных пружин и двух телескопических амортизаторов. Поперечная балка задней подвески в сборе шарнирно закреплена двумя своими проушинами к кронштей нам на днище кузова. Кронштейны выполнены заодно с боковыми продольными элементами жесткости днища кузова. В шарнирах использованы резино-металлические втулки. Проушины выполнены на продольных рычагах подвески. Подвеска обеспечивает связь колес с кузовом автомобиля. Для повышения поперечной устойчивости автомобиля и уменьшения углов крена подвеска снабжена стабилизатором, который крепится к обоим рычагам. Каждая пружина опирается на два седла – верхнее, расположенное в кузове, и нижнее, приваренное сверху на продольном рычаге. На нижнее седло пружина оперта через упругую подушку-буфер. Для обеспечения шумо- и виброизоляции подвески между верхним концом пружины и верхним опорным седлом размещено упругое кольцо.
