19.15. Наружная вентиляционная решетка

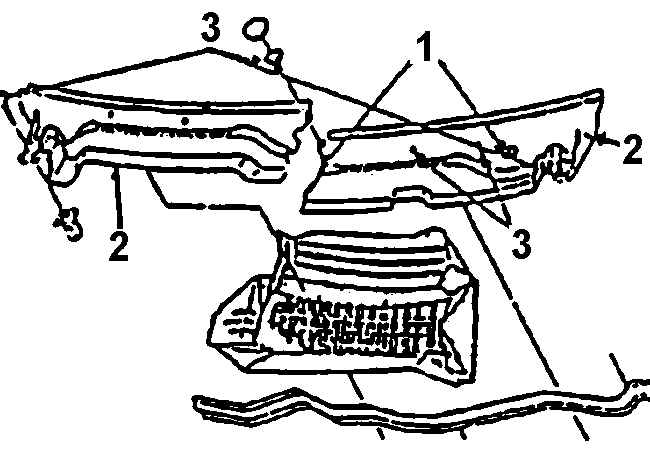

Наружная вентиляционная решетка

1. МЕСТА КРЕПЛЕНИЯ РЫЧАГОВ СТЕКЛООЧИСТИТЕЛЯ
2. НАРУЖНАЯ ВЕНТИЛЯЦИОННАЯ РЕШЕТКА
3. ВИНТ

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднять капот и установить его на упор.
2. Осторожно снять пластиковые колпачки с рычагов стеклоочистителя ветрового стекла.
3. Отвернуть три винта крепления вентиляционной решетки.
4. Отсоединить трубки подвода жидкости к соплам стеклоомывателя и снять вентиляционную решетку с автомобиля (вентиляционная решетка состоит из двух частей).

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вентиляционную решетку на автомобиль. Присоединять трубки подвода жидкости стеклоомывателя.
2. Ввернуть три винта крепления решетки.
3. Рычаги стеклоочистителя. Закрепить каждый рычаг гайкой. Затянуть гайки крепления рычагов стеклоочистителя моментом 20 Нм.
4. Установить на место пластиковые колпачки рычагов стеклоочистителей.
